Product
PIR(Polyisocyanurate)이란?
PIR(Polyisocyanurate)이라는 화학물질로 생산되는 단열재로 유, 무기 단열재 중 매우 우수한 단열성 열전도율(22mW/m•k)과
난연성, 제품 안전성을 보유한 제품으로 PUR(Polyurethane)단열재와 유사한 형상의 제품
[PIR과 PUR 비교]
● PIR

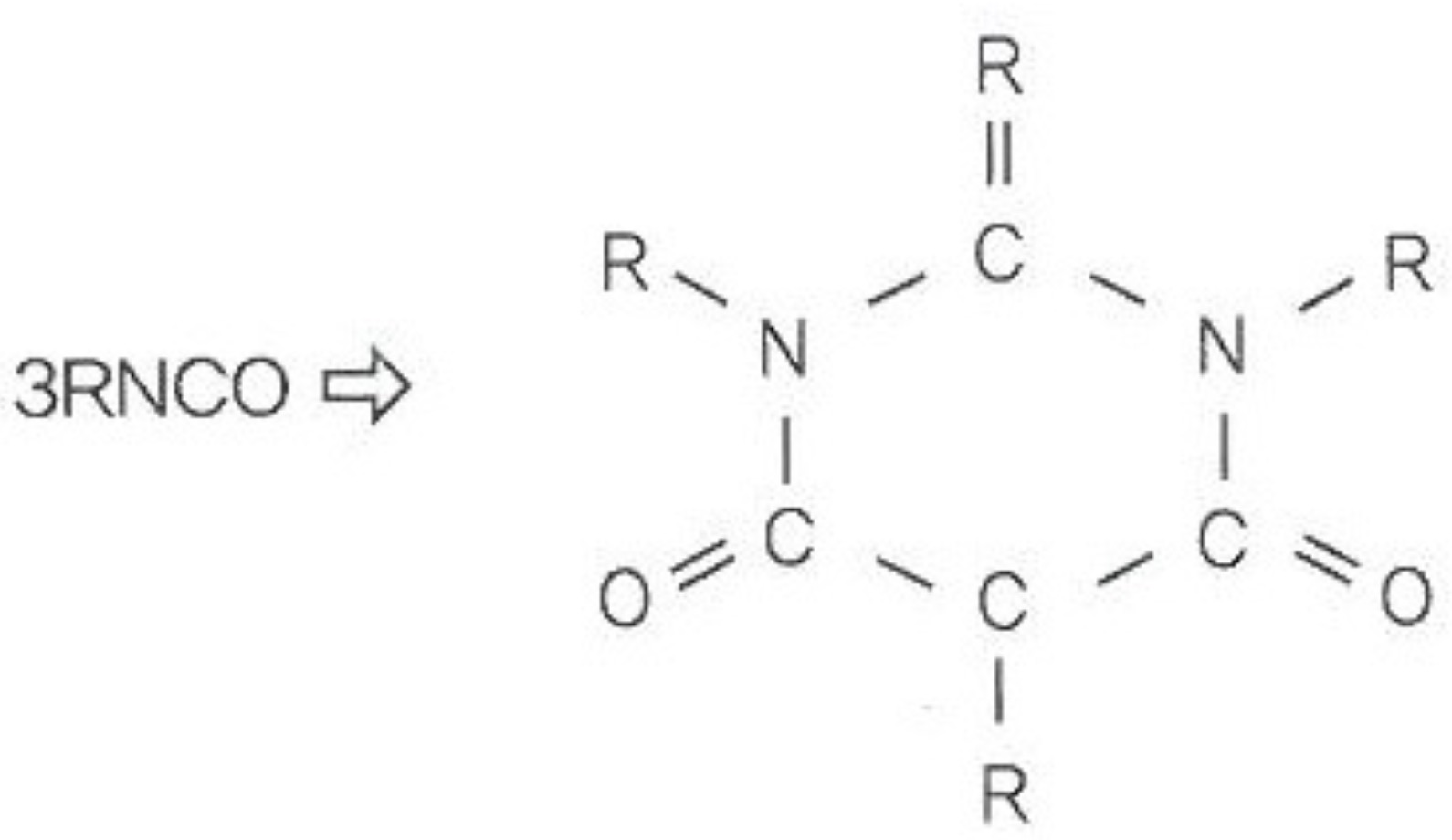

폴리이소시아누레이트(Polyisocyanurate)의 약칭으로 3개의 이소시아네이트가 자체 반응으로 고리형 이소시아누레이트를 형성하고 이를 발포 성형한 제품
● PUR(PU)

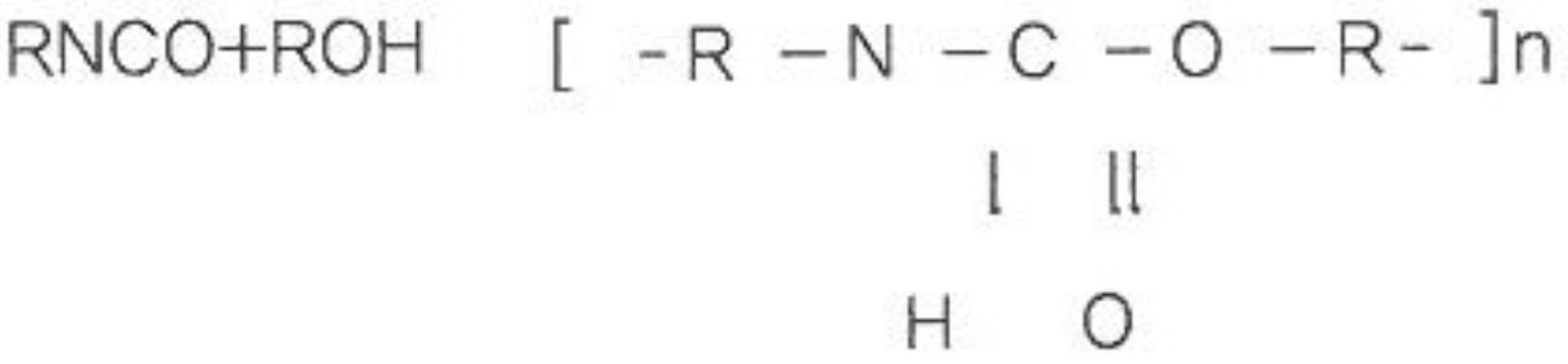

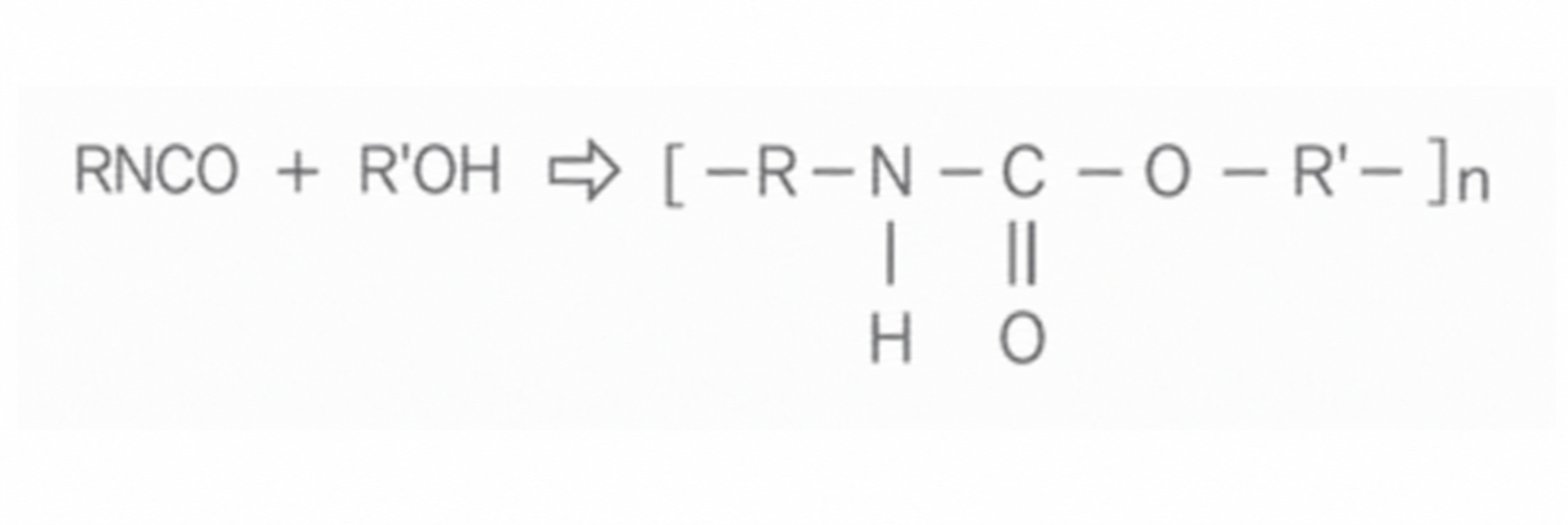

일반적으로 경질우레탄 보온재로 불리우는 폴리우레탄(Polyurethane)의 약칭으로 이소시아네이트와 폴리올을 주재료로 하여 발포 성형한 제품
● 이소시아누레이트폼 특성
| 구분 | 단위 | 대표치 | 측정방법 |
|---|---|---|---|
| 겉보기 전체 밀도 | kg/m³ | 41.2 | KS M ISO 845 : 2006 |
| 열전도율 (평균온도: 23 ℃) | mW/m·K | 22 | ASTM C518-21 |
| 인장강도 (수평) | MPa | 0.41 | ASTM D1623-17(2023) |
| 인장강도 (수직) | MPa | 0.48 | ASTM D1623-17(2023) |
| 압축강도 (수평방향) | MPa | 0.23 | ASTM D1621-16 |
| 압축강도 (수직방향) | MPa | 0.31 | ASTM D1621-16 |
| 흡수율 | % | 1 | KS M ISO 2896 : 2001 |
| 독립 기포의 보정 부피 백분율 | % | 96.0 | ASTM D6226-21 |
| 연소성 (23 ℃, 50 %, 48 h) | – | HF-1 | KS M ISO 9772 : 2012 |
| 연소성 (70 ℃, 168 h) | – | HF-1 | KS M ISO 9772 : 2012 |
